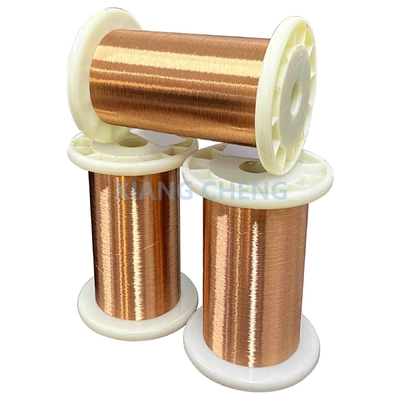

6J12/6J12P/6J12X 기계용 고강도 정밀 저항 와이어

MOQ:	5Kg
standard packaging:	Packed with waterproof paper or weave bag, into pallets or wooden case. 방수 종이 또는 직조 가방으로 포
Delivery period:	3일이요
결제 방법:	T/T, D/P
Supply Capacity:	일 당 30 톤

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Senphus

ISO9001

모델 번호

6J12/6J12P/6J12X

장소의 원래의:

진주, 중국

정밀 기기의 저항 요소 및 션트 저항기

브래시 옐로우

제품 이름:

6J12 망가닌 와이어

체적 저항률(μΩ·m):

0.47±0.03

응용 온도:

저항온도계수(β×10-6 ℃-1):

-0.7~0

구리의 열 EMF 비율:

강조하다:

6J12 정밀 저항 와이어

고강도 정밀 저항 와이어

기계적 응용 정밀 저항 와이어

제품 설명

6J12/6J12P/6J12X 기계용 고강도 정밀 저항 와이어

의6J12 합금 실주로 구리 (Cu), 니켈 (Ni) 및 망간 (Mn) 으로 구성된 망가닌 유형의 재료입니다. 특별한 안정성과 신뢰성을 요구하는 정밀 전기 응용 프로그램에 설계되었습니다..이 합금은 높은 전기 저항성, 낮은 열 전기 운동 힘 (EMF) 및 최소한의 온도 저항 계수 (TCR) 로 유명합니다.광범위한 온도 범위에서 일관된 성능을 보장합니다..

6J12 합금 와이어는 우수한 전기적 안정성, 기계적 탄력성, 그리고 비용 효율성을 결합 합니다.산업용 용품의 신뢰할 수 있는 선택, 과학 및 정밀 전기 용도. 그것은 우수한 전기 안정성, 기계적 탄력성 및 비용 효율성을 결합합니다. 적절한 응고 및 취급은 성능을 더욱 향상시킵니다.산업용 용품의 신뢰할 수 있는 선택, 과학 및 정밀 전기 용도.

화학적 성분

이름	종류	주요 화학 성분 %
이름	종류	큐	원	니	네
마랑닌	6J12	휴식	11~13	2~3	/
F1 망가닌	6J8	휴식	8~10	/	1~2
F2 망가닌	6J13	휴식	11~13	2~5	/

용량 저항력

이름	종류	부피 저항성 (μΩ·m)
마랑닌	6J12	0.47±0.03
F1 망가닌	6J8	0.35±0.05
F2 망가닌	6J13	00.44±0.04

콘스탄탄의 평균 저항-온도 계수

이름		적용 온도	시험 온도	저항-온도 계수		평균 저항-온도 계수
				α×10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
망가닌 와이어, 장	레벨 1	5~45	10, 20, 40	-3~+5	-0.7~0	/
	레벨 2			-5~+10
	레벨 3			-10~+5
F1 망가닌 와이어, 판		10~80	10, 20, 40	-5~+10	-0.25~0	/
F2 망가닌 와이어, 판		10~80		0~+40	-0.7~1	/

연장율

젠장.	연장률 (Lo=200mm), %
0.05	6
>0.05~0.10	8
>0.10~0.50	12
>0.50	15

구리의 열 EMF 비율

이름	종류	온도	구리의 평균 열 EMF 비율
마랑닌	6J12	0~100	1
F1 망가닌	6J8	0~100	2
F2 망가닌	6J13	0~100	3
참고: 구리의 열 EMF 비율은 절대 값입니다.

스풀 당 순량

디아 ((mm)	순중량 (g)	디아 ((mm)	순중량 (g)
00.02~0.025	5	>0.28~045	300
>0.025~0.03	10	>0.45~0.63	400
>0.03~0.04	15	>0.63~0.75	700
>0.04~0.06	30	>0.75~1.18	1200
>0.06~0.08	60	>1.18~2.50	2000
>0.08~0.15	80	>2.50~3.00	3000
>0.15~0.28	150

망가닌 ((6J12) 와이어의 기술적 데이터

다이아.	가로 면적 (mm2)	무게/미터 (g/m)	저항/미터 20°C (Ω/m)	다이아.	가로 면적 (mm2)	무게/미터 (g/m)	저항/미터 20°C (Ω/m)
0.020	0.000314	0.00265	1346년~1646년	0.224	0.03941	0.3326	11.2-126
0.022	0.000318	0.00321	1113년 ~ 1360년	0.250	0.04909	0.414	90.00-10.15
0.025	0.000491	0.00414	862년~1053년	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	20.81~3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220~259	0.560	0.2463	2.08	1.83-198
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-111
0.080	0.005027	0.04243	860.0-1010	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	680.0-7980	0.850	0.5674	4.79	0.795-0861
0.100	0.007854	0.0663	550.1-646	0.900	0.6362	5.37	0.709-0768
0.112	0.009852	0.08315	44.4-510	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-410	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-327	1.060	0.8825	7.45	0.511-0554
0.150	0.01767	0.1491	24.7-285	1.120	0.9852	8.32	0.458-0496
0.160	0.02011	0.1697	21.7-250	1.180	1.094	9.23	0.413-0447
0.170	0.02270	0.1916	19.3-222	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-198	1.320	1.368	11.55	0.330-0357
0.190	0.02835	0.239	15.4-177	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-141	1.600	2.011	16.97	0.224-0243

콘스탄탄 및 망가닌 와이어 데이터 테이블

젠장.		면적의 명목 값 (mm)²)	1미터당 저항 (Ω/m)
젠장.			6J12X		6J8X		6J13X		6J40X
명목 가치 (mm)	용인성		명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0.040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0.050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0.050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0.060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0.060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%

잎 크기

두께 ((mm)	용인성	너비 ((mm)	용인성
0.1	±0.010	50 75 100	너비 <100mm, ±1 너비≥100mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0.0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0.020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

망가닌 스트립 테이블, 가로 절단 면적 ((mm2)

너비 ((mm) 두께 ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
너비 ((mm) 두께 ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -0.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -0.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
참고: 스트립의 효과적 가로 면적은 그 너비와 두께의 곱의 곱입니다. 다음 계수: 너비 <10mm, 0으로 곱합니다.98; 너비≥10mm, 0으로 곱합니다.94.

6J12의 몇 가지 주요 특징은 다음과 같습니다:

- 네구성 및 재료- 네:

- 네니켈-크롬 합금- 네: 주로 니켈과 크롬으로 구성되어 있습니다.

- 네소규모 첨가물- 네: 향상된 특성을 위해 다른 요소의 작은 양을 포함합니다.

- 네기계적 특성- 네:

- 네높은 강도- 네: 튼튼한 견고성 및 강도 강도를 나타냅니다.

- 네좋은 유연성- 네: 손쉽게 형성되고 모양이 나지 않고 부서집니다.

- 네부식 저항성- 네:

- 네공격적 인 환경 에서 탁월 합니다- 네: 극한의 환경에서의 부식에 매우 견딜 수 있습니다.

- 네열 안정성- 네:

- 네높은 온도 에서 안정적- 네: 높은 온도에서도 성질을 유지합니다.

- 네전기 전도성- 네:

- 네중간 수준- 네: 특정 용도에 적합한 온건한 전기 전도성을 갖는다.

응용 프로그램:

항공우주- 네:항공기 및 우주선 부품에 사용됩니다.
- 네화학 가공- 네: 화학 공장에서 사용하기에 적합합니다.
- 네전기 산업- 네: 전기 커넥터와 저항에 적용됩니다.
