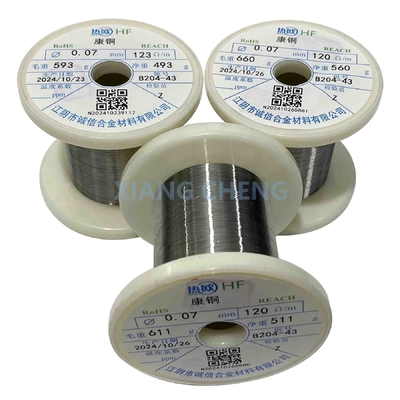

6J40 콘스탄탄 구리 니켈 합금 안정적인 전기적 특성을 위한 최적 선택

MOQ:	5Kg
가격:	--
standard packaging:	Packed with waterproof paper or weave bag, into pallets or wooden case. 방수 종이 또는 직조 가방으로 포
Delivery period:	3일이요
결제 방법:	T/T, D/P
Supply Capacity:	일 당 30 톤

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Senphus

모델 번호

6J40/6J40X/6J40P/6J40D

장소의 원래의:

진주, 중국

가변 저항기 및 스트레인 센서

ISO9001

제품 이름:

6J40 콘스탄탄 와이어

8.9g/mm2

Temp. 온도 Coeff. 계수. of resistance 저항의:

-40~40

Max. 최대. working temp. 근무온도:

팽창 강도:

강조하다:

6J40 콘스탄탄 구리 니켈 합금

안정적인 전기 특성 구리 니켈 합금

제품 설명

6J40 콘스탄탄 구리 니켈 합금 안정적인 전기적 특성을 위한 최적의 선택

A일정한 합금의 한 종류 입니다.금속 합금유지하도록 설계된안정적이고 일관성 있는 성질특히전기 저항가장 잘 알려진 일정한 합금은콘스탄탄, 구리 니켈 합금으로 안정적인 전기 및 열 특성으로 인해 온도 센서 (열제), 저항 및 난방 요소에 널리 사용됩니다.

일정한 합금,6J40, 그들의 가치에 의해 평가됩니다안정적이고 일관된 성능다양한 응용 분야에 적용됩니다.안정적인 전기 저항그리고 다양한 환경 조건에서의 내구성은 전자, 제조 및 과학 기기 같은 산업에서 필수적입니다.

화학적 성분

이름	코드	주요 구성 (%)				밀도
이름	코드	큐	원	니	Cr	g/mm²
콘스탄탄	6J40	발.	1~2	39~41	--	8.9

속성

이름	코드	저항성 ((20°C) ((μΩm)	저항의 온도 (20°C)^-6/°C)	(0~100°C) 열 EMF 대 구리 (μv/°C)	최대 작업 온도 (°C)	연장 (%)	팽창 강도 ((N/mm)²)
콘스탄탄	6J40	00.48±0.03	-40~+40	45	≤ 500	≥15	≥390

직경 과 용량

직경	00.02~0.028	00.032~0.10	0.112~028	0.315~050	0.56~1.0	10.06~1.60	1.70~2.12	2.24~3.00	3.15~4.50
용인성	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

6J40의 몇 가지 주요 특징은 다음과 같습니다.

안정적인 전기 저항:
콘스탄탄(일반적으로55% 구리그리고45% 니켈) 는 유지일정한 전기 저항이 특성은 특히 정확하고 안정적인 저항을 필요로 하는 응용 프로그램에서 유용하게 사용됩니다.열쌍(온도 센서) 및레지스터.
2.낮은 온도 저항 계수:
용합의 저항은 온도 변동에 따라 크게 변하지 않습니다.낮은 온도 계수일정한 합금으로 만든 장치가 유지되도록 보장합니다.안정적인 성능온도가 다른 환경에서도
3.좋은 부식 저항성:
고연금, 특히콘스탄탄안녕하세요부식 저항성, 가혹한 환경에서 장기간 사용할 수 있도록 내구성있게합니다. 습기, 화학물질 또는 높은 습도에 노출되는 야외 및 산업용 응용 프로그램에서 필수적입니다.
4.열전기 특성:
안정적인 전기 저항 때문에콘스탄탄이 약은열쌍온도를 측정하기 위해서요.두 가지 다른 금속 (콘스탄탄과 다른 금속) 이 열에 노출되면 생성되는 전압의 차이는 이러한 센서에서 정확한 온도 판독을 제공하기 위해 사용됩니다..
열전기 시벡 계수콘스탄탄은 좋은시벡 계수즉, 금속의 온도 차이에 비례하는 전압을 생성할 수 있습니다.온도 측정.
5.내구성 과 강성:
일정한 합금은 상대적으로 강하고 기계적 마모에 저항합니다.팽창력그리고기계적 안정성용도가 높은 애플리케이션에서 유용하게 사용하도록 합니다.전기 케이블,저항선, 그리고난방기.
6.형태성 및 유연성:
일정한 합금은 일반적으로융통성그리고 그들의 특성을 잃지 않고 쉽게 얇은 와이어로 당겨질 수 있거나 다양한 모양으로 형성 될 수 있습니다. 이것은 다양한 응용 분야에 사용할 수 있도록 다재다능합니다.정밀 저항에철회열열기.
7.높은 녹는점:
일정한 합금은 일반적으로높은 녹기점이 특성은 특히 고온에 견딜 수 있습니다.난방기(오븐, 토스터 및 산업 오븐과 같은) 열 스트레스 아래 안정적인 성능을 필요로합니다.
8.자기적 성질:
콘스탄탄 및 유사한 합금은 일반적으로비자극적 성질, 이는 민감한 전자 장비 또는 기기 등과 같은 자기 간섭을 피해야 하는 응용 프로그램에서 유용하게 사용되도록합니다.

응용 프로그램:

열쌍: 일정한 합금은 안정적인 저항으로 인해 온도 측정 장치에서 일반적으로 사용됩니다.
전기 저항: 사용레지스터,션트 저항, 그리고압력 측정기예측 가능하고 안정적인 저항 특성으로 인해
난방기: 고온에서 사용저항 전선전기 난방용
센서 및 기기:안정적인 저항, 일정한 합금압력 센서,압력 측정기, 그리고 다른 정밀 기기.

콘스탄탄 (6J40) 와이어의 기술적 데이터

디아 ((m)	가로 면적 (m2)	무게/m (g/m)	저항/m 20°C (Ω/m)	디아 ((m)	가로 면적 (m2)	무게/m (g/m)	저항/m 20°C (Ω/m)
0.020	0.000314	0.00279	1375년~1681년	0.224	0.03941	0.350	11.4-129
0.022	0.000318	0.00337	1136년~1389년	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880년 ~ 1076년	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-401
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-317
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-113
0.080	0.005027	0.04464	87.9-1031	0.800	0.50270	4.46	0.917-0993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	00.812-0.880
0.100	0.007854	0.06970	56.2-660	0.900	0.63620	5.65	0.724-0785
0.112	0.009852	0.08749	45.3-521	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-419	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	290.0-334	1.060	0.88250	7.84	0.522-0566
0.150	0.017670	0.15690	25.3-291	1.120	0.98520	8.75	0.468-0507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0456
0.170	0.022700	0.20160	19.7-226	1.250	1.22700	10.9	0.375-0407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0324
0.200	0.031420	0.27900	14.46.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-144	1.600	2.01100	17.86	0.229-0.248

변속역 저항 값 (Ω/m)

너비 두께	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

콘스탄탄&만가닌 와이어 테이블

젠장.		면적의 명목 값 (mm)²)	1미터당 저항 (Ω/m)
젠장.			6J12X		6J8X		6J13X		6J40X
명목 값 (mm)	용인성		명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0.040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0.050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0.050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0.060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0.060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%
