6J40 정밀 전자 및 과학 응용 용품의 콘스탄탄 평면 유선

MOQ:	5Kg
가격:	--
standard packaging:	Packed with waterproof paper or weave bag, into pallets or wooden case. 방수 종이 또는 직조 가방으로 포
Delivery period:	3일이요
결제 방법:	T/T, D/P
Supply Capacity:	일 당 30 톤

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Senphus

모델 번호

6J40/6J40X/6J40P/6J40D

장소의 원래의:

진주, 중국

가변 저항기 및 스트레인 센서

ISO9001

제품 이름:

6J40 콘스탄탄 와이어

8.9g/mm2

Temp. 온도 Coeff. 계수. of resistance 저항의:

-40~40

Max. 최대. working temp. 근무온도:

팽창 강도:

강조하다:

과학적 응용 Constantan 평면 와이어

정밀 전자 콘스탄탄 평면 유선

6J40 콘스탄탄 평면 와이어

제품 설명

6J40 정밀 전자 및 과학 응용 용품의 콘스탄탄 평면 유선

의6J40 콘스탄탄 평면 유선이 물질의 특정 변형입니다.콘스탄탄, 안정적인 전기 저항 및 다른 주요 특성으로 널리 사용되는 구리 니켈 합금입니다. 이 평면 와이어 버전은 특히 열 쌍과 같은 정밀 애플리케이션에 사용됩니다.압력 측정기, 그리고 저항 요소.

의6J40 콘스탄탄 평면 유선다재다능하고 신뢰할 수 있는 재료입니다.안정적인 전기 저항,낮은 온도 계수, 그리고내구성이 주요 특징은정밀 온도 측정,레지스터,압력 측정기, 그리고난방기- 그래요부식 저항성,비자극적 성질, 그리고일관성 있는 수행 능력다양한 온도에서 사용이 가능하여전자제품,산업용 센서, 그리고과학 기기.

화학적 성분

이름	코드	주요 구성 (%)				밀도
이름	코드	큐	원	니	Cr	g/mm²
콘스탄탄	6J40	발.	1~2	39~41	--	8.9

속성

이름	코드	저항성 ((20°C) ((μΩm)	저항의 온도 (20°C)^-6/°C)	(0~100°C) 열 EMF 대 구리 (μv/°C)	최대 작업 온도 (°C)	연장 (%)	팽창 강도 ((N/mm)²)
콘스탄탄	6J40	00.48±0.03	-40~+40	45	≤ 500	≥15	≥390

직경 과 용량

직경	00.02~0.028	00.032~0.10	0.112~028	0.315~050	0.56~1.0	10.06~1.60	1.70~2.12	2.24~3.00	3.15~4.50
용인성	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

6J40의 몇 가지 주요 특징은 다음과 같습니다.

1.안정적인 전기 저항

6J40 콘스탄탄 평면 유선가지고 있습니다높은 전기 안정성, 광범위한 온도 범위에서 일관된 저항을 유지합니다. 이것은 시간이 지남에 따라 안정적이고 예측 가능한 저항을 필요로하는 응용 프로그램에서 사용하기 위해 매우 신뢰할 수 있습니다.

2.낮은 온도 저항 계수

그 특징 중 하나는6J40 콘스탄탄그 값이낮은 온도 저항 계수(TCR), 즉 그 저항은 온도 변동에 따라 많이 변하지 않습니다.정밀 열쌍환경 온도 변화에도 불구하고 정확하고 안정적인 측정이 필요한 경우

3.합금 성분 (보리-니켈)

의6J40약55% 구리그리고45% 니켈이 특수한 구성은전기 전도성의 균형 잡힌 조합그리고기계적 강도, 장기적이고 고성능 애플리케이션에 적합합니다.

4.우수한 부식 저항성

6J40 콘스탄탄제안경식에 대한 좋은 저항성, 습기, 화학물질 또는 다른 부식 요소에 노출되는 가혹한 환경에서 내구성있게 만듭니다.이 기능은 산업 및 야외 응용 분야에서 특히 유용합니다.

5.열전기 특성 (열쌍용)

이 합금은 훌륭한열전기 특성그래서6J40 콘스탄탄 평면 유선이 약은열쌍다른 금속과 결합하면크로멜), 두 금속 사이의 온도 차이에 따라 측정 가능한 전압을 생성하여 정확한온도 측정.

6.기계적 인 내구성 과 강성

6J40 콘스탄탄 선내구성이 높고 기계적 마모에 저항력이 있어레지스터,압력 측정기, 그리고전기 접촉.

7.융통성 과 형태성

이 가닥은 상대적으로융통성그리고 구조적 무결성을 손상시키지 않고 쉽게 얇은 가닥으로 당겨나거나 평평한 철 모양으로 형성 될 수 있습니다.이것은 가닥을 모양 또는 롤이 필요한 응용 프로그램에서 쉽게 작업 할 수 있습니다., 예를 들어정밀 저항또는난방기.

8.비자극성

6J40 콘스탄탄이비자기자석 간섭이 성능에 영향을 줄 수있는 환경에서 사용되는 중요한 특징입니다.민감한 전자 장비또는기기.

9.높은 정확성 과 정확성

안정적인 전기적 성질과 낮은 온도 계수 때문에6J40 콘스탄탄 평면 유선고 정밀 애플리케이션에 사용됩니다.레지스터,로드 셀, 그리고압력 측정기전선으로정확한 판독그리고일관성 있는 성능시간이 지나면

10.넓은 온도 범위

6J40 콘스탄탄 평면 유선넓은 온도 범위에서 작동 할 수 있습니다.-200°C ~ 250°C(또는 특정 애플리케이션에 따라 더 높습니다.), 낮은 온도 및 높은 온도 환경에 적합합니다.

응용 프로그램:

열쌍: 산업 온도 센서에서 널리 사용됩니다.
저항기: 정확히 말하자면레지스터민감한 회로에서
스트레인 미터: 구조 시험에서 스트레스와 힘을 측정하기 위해.
난방기: 높은 저항과 열 발생을 요구하는 응용 프로그램에서.
로드 셀: 정확한 힘 측정이 필요한 무게 시스템에서.

콘스탄탄 (6J40) 와이어의 기술적 데이터

디아 ((m)	가로 면적 (m2)	무게/m (g/m)	저항/m 20°C (Ω/m)	디아 ((m)	가로 면적 (m2)	무게/m (g/m)	저항/m 20°C (Ω/m)
0.020	0.000314	0.00279	1375년~1681년	0.224	0.03941	0.350	11.4-129
0.022	0.000318	0.00337	1136년~1389년	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880년 ~ 1076년	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-401
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-317
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-113
0.080	0.005027	0.04464	87.9-1031	0.800	0.50270	4.46	0.917-0993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	00.812-0.880
0.100	0.007854	0.06970	56.2-660	0.900	0.63620	5.65	0.724-0785
0.112	0.009852	0.08749	45.3-521	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-419	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	290.0-334	1.060	0.88250	7.84	0.522-0566
0.150	0.017670	0.15690	25.3-291	1.120	0.98520	8.75	0.468-0507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0456
0.170	0.022700	0.20160	19.7-226	1.250	1.22700	10.9	0.375-0407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0324
0.200	0.031420	0.27900	14.46.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-144	1.600	2.01100	17.86	0.229-0.248

변속역 저항 값 (Ω/m)

너비 두께	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

콘스탄탄&만가닌 와이어 테이블

젠장.		면적의 명목 값 (mm)²)	1미터당 저항 (Ω/m)
젠장.			6J12X		6J8X		6J13X		6J40X
명목 값 (mm)	용인성		명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성	명목 값 (Ω/m)	용인성
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0.040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0.050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0.050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0.060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0.060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%

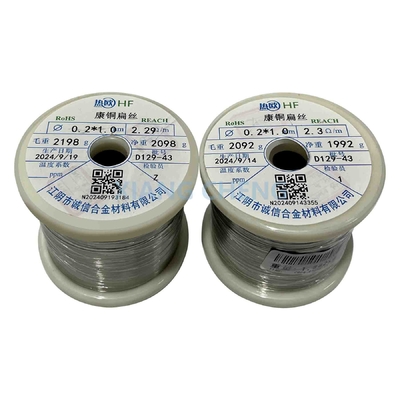

6J40 정밀 전자 및 과학 응용 용품의 콘스탄탄 평면 유선 0
