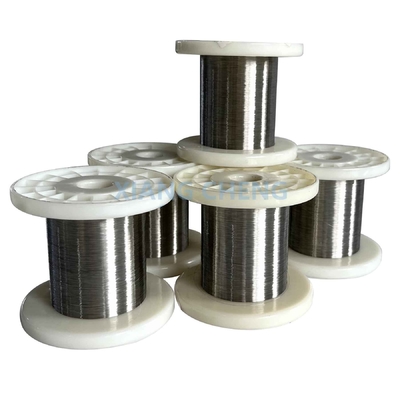

CuNi 합금 CuNi30 NC035 te 가열 용액을위한 완벽한 합금

MOQ:	5Kg
standard packaging:	Packed with waterproof paper or weave bag, into pallets or wooden case. 방수 종이 또는 직조 가방으로 포
Delivery period:	3일이요
결제 방법:	T/T, D/P
Supply Capacity:	일 당 30 톤

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Senphus

ISO9001

모델 번호

CuNi30/NC035

원래 장소:

진주, 중국

니켈와이어

난방, 가정용 전기 응용

은백색/밝거나 산화됨

제품 이름:

CuNi30 NC035 구리 니켈 와이어

0.35±5%

녹는 온도(℃):

최소 인장 강도(N/mm²):

강조하다:

난방 용액 CuNi 합금

NC035 CuNi 합금

CuNi30 CuNi 합금

제품 설명

CuNi 합금 CuNi30 NC035 te 가열 용액을위한 완벽한 합금

큐니30이구리-니켈 합금대략70% 구리그리고30% 니켈, 그 우수한 것으로 알려져부식 저항성특히바닷물그리고해양 환경높은 니켈 함유량은산화 저항성그리고기계적 강도, 사용하기에 이상적입니다해상 구조물,조선,해수 냉각 시스템, 그리고 다른 까다로운 응용 분야. CuNi30은 또한 좋은침식 저항성그리고소화,해양 부품예를 들어프로펠러그리고펌프거동적인 물 흐름에 노출되어 있습니다.

강도와 내구성 외에도 CuNi30은좋은 열전도성그리고 잘 작동합니다고온조건에 따라 유용하게 사용열 교환기그리고산업 시스템이 합금은비자기, 이는전자 부품그리고해양 기기자석 간섭이 바람직하지 않은 곳. CuNi30은 높은가용성, 쉽게용접,가공, 그리고형성전체적으로 CuNi30은부식 저항성,강도, 그리고다양성, 그것은 이상적으로해양,산업용, 그리고전기어플리케이션

화학적 성분 Wt.%	%	니	큐	원
	분
	맥스	30	휴식	1

주요 물리적 성질:

최대 연속 작동 온도 °C	350
저항 온도 계수 x 10^-5/°C ((20°C~600°C)	<10
열전압은 구리 20°C에서 μV/K	-37
열 확장 계수 ×10^-6/K ((20°C-400°C)	17.0
열전도성 20°C W/mK	27
20°C에서 J/gK의 특화 열량	0.39

CuNi30의 몇 가지 주요 특징은 다음과 같습니다.

1.우수한 부식 저항성

CuNi30의높은 니켈 함량항암에 특별한 저항력을 가지고 있습니다.부식특히바닷물,수분, 그리고공격적인 환경이것은 그것을 완벽한난방기부식성 조건에 노출 될 것입니다.해양 난방 시스템또는산업용 난방 시스템.

2.높은 내구성 과 강성

큐니30고도로 내구성 있고 강합니다.기계적 강도, 고온과 기계적 스트레스에 저항 할 수 있습니다.난방용어디장기적인 성과필요한 경우,열 교환기,용기, 또는산업용 오븐.

3.침식 과 구부러짐 에 대한 저항성

CuNi30의 저항성침식그리고소화(물질에 손상을 줄 수 있는 증기 거품의 형성) 은 액체가 움직이고 있는 환경, 예를 들어냉각 시스템,해양 환경의 난방 시스템, 그리고거동 흐름에 노출된 파이프.

4.열전도성

큐니30제안좋은 열전도성, 가열 응용 프로그램에서 효율적인 열 전달에 필수적입니다열 교환기,라디에이터, 또는난방 코일그것은 열을 한 매체에서 다른 매체로 빠르게 전송하여 열 관리 시스템의 에너지 효율을 향상시킵니다.

5.자석이 아닌 물질

의비자극적 성질CuNi30은전기 난방 원자, 예를 들어산업용 난방 시스템이 특성 은 민감 한 기기나 전기 회로 가 관련 된 응용 프로그램 에서 유익 합니다.

6.실행 가능성

CuNi30은 쉽게가공된,용접, 그리고제조된 것복잡한 모양으로, 그것은 다양한난방 용액그 중맞춤형 난방 요소,튜브,피팅, 그리고코일.

7.고온 성능

CuNi30은고온 안정성, 기계적 강도 및 부식 저항을 유지극심한 열이 때문에난방 용액산업의 경우항공우주,전력 생산, 그리고금속 가공, 재료가 오랜 시간 동안 높은 열에 노출되는 경우

8.산화 방지

이 합금은산화즉, 구조적 무결성을 유지할 수 있고열효율심지어 높은 온도와 산소가 있는 환경에서도연소실그리고고온 산업용.

9.전기 난방 용도

큐니30이 약은저항 난방 요소안쪽전기 히터,저항적 난방 코일, 그리고전기 접촉- 그래요저항성이 물질과 함께부식 저항성사용하기에 적합합니다.전기 난방 원자높은 열 스트레스 아래에서 긴 수명을 필요로 합니다.

응용 프로그램:

열 교환기: CuNi30은열 교환기그 탁월한 성질 때문에열전도성그리고부식 저항성.
보일러 및 오븐: 그고온 성능사용하기에 적합합니다.용기,오븐, 그리고산업용 난방 시스템.
전기 난방 원자: CuNi30은저항 난방기,전기 난방 요소, 그리고열 스필.
해양 난방 시스템: 경식 저항성 때문에난방 시스템안쪽해양 환경, 소금 물 노출이 우려되는 경우
냉각 시스템: CuNi30은 또한냉각 용도효율적인 열 분산과 부식 저항을 필요로 하는 시스템, 특히 액체 흐름 시스템에서

CuNi30 (NC035)에 대한 훌륭한 선택입니다난방 용액, 완벽한 조합을 제공합니다부식 저항성,열전도성,기계적 강도, 그리고고온 성능.해양 난방 시스템,산업용 보일러,전기 난방 원자, 또는열 교환기, CuNi30은효율성그리고내구성, 그것은 많은 요구 가열 응용 프로그램에 대한 신뢰할 수있는 재료입니다.

주요 기술 데이터

종류		큐니 NC003	큐니2 NC005	큐니4 NC007	큐니 NC010	큐니8 NC012	Cmn3 NC012	큐니10 NC015	큐니14 NC020	큐니19 NC025	큐니23 NC030	큐니30 NC035	큐니34 NC040	큐니44 NC050
성분 (%)	큐	휴식	휴식	휴식	휴식	휴식	휴식	휴식	휴식	휴식	휴식	휴식	휴식	휴식
	원	/	/	/	/	/	3	/	0.3	0.5	0.5	1.0	1.0	1.0
	니	1	2	4	6	8		10	14.2	19	23	30	34	44
최대 연속 작동 온도 ((°C)		200	200·	200	220	250	200	250	300	300	300	350	350	400
20°C (μm) 에서 저항성		0.03 ±10%	0.05 ±10%	0.07 ±10%	0.10 ±10%	0.12 ±10%	0.12 ±10%	0.15 ±10%	0.20 ± 5%	0.25 ± 5%	0.30 ± 5%	0.35 ± 5%	0.40 ± 5%	0.49 ± 5%
저항-온도 계수 20-600°C (×10-5/°C)		< 100	< 120	< 50	< 60	< 57	< 38	< 50	< 38	< 25	< 16	< 10	< -0	< -6
열전압 구리 20°C에서 (μV/K)		-8	-12	-12	-18세	- 22	1	-25	-28	-32	-34	-37	-39	-43
선형 열 팽창의 평균 계수 (10^-6/K), 20 °C~400 °C의 온도에서		17.5	17.5	17.5	17.5	17.5	18	17.5	17.5	17.5	17.5	17.0	16.0	15.0
열전도성 20°C에서 (W/mK)		145	130	130	92	75	84	59	48	38	33	27	25	23
20°C에서 (20°C J/gK) 특수 열 용량		0.38	0.38	0.38	0.38	0.38	0.39	0.38	0.38	0.38	0.38	0.39	0.40	0.41
밀도는 20 °C ((g/cm3)		8.9	8.9	8.9	8.9	8.9	8.8	8.9	8.9	8.9	8.9	8.9	8.9	8.9
녹기 온도 (°C)		1085	1090	1090	1095	1097	1050	1100	1115	1135	1150	1170	1180	1280
긴장 강도 (N/mm)²⁾		210	220	220	250	270	290	290	310	340	350	400	400	420
연장 (%)		25	25	25	25	25	25	25	25	25	25	25	25	25

기술 데이터 표

직경 ((mm)	NC003 CuNi1	NC005 CuNi2	NC007 CuNi4	NC010 CuNi6	NC012 CuNi8	NC015 CuNi10	NC020 CuNi14	NC025 CuNi19	NC030 CuNi23	NC035 CuNi30	NC040 CuNi34	NC050 CuNi44
직경 ((mm)	NC003 CuNi1	NC005 CuNi2	NC007 CuNi4	NC010 CuNi6	NC012 CuNi8	NC015 CuNi10	NC020 CuNi14	NC025 CuNi19	NC030 CuNi23	NC035 CuNi30	NC040 CuNi34	NC050 CuNi44
0.10	3.82	6.36	8.91	12.73	15.28	19.09	25.46	31.83	38.19	44.56	50.93	62.39
0.11	3.16	5.26	7.37	10.52	12.63	15.78	21.04	26.30	31.56	36.82	42.09	51.56
0.12	2.65	4.42	6.19	8.84	10.61	13.26	17.68	22.10	26.52	30.94	35.37	43.33
0.13	2.26	3.76	5.27	7.53	9.04	11.30	15.07	18.83	22.60	26.36	30.14	36.92
0.14	1.95	3.24	4.55	6.49	7.80	9.74	12.99	16.24	19.48	22.73	25.98	31.83
0.15	1.70	2.82	3.96	5.65	6.79	8.48	11.31	14.14	16.97	19.80	22.64	27.73
0.16	1.49	2.48	3.48	4.97	5.97	7.46	9.95	12.43	14.92	17.40	19.89	24.37
0.17	1.32	2.20	3.08	4.40	5.29	6.60	8.81	11.01	13.21	15.41	17.62	21.59
0.18	1.18	1.96	2.75	3.92	4.72	5.89	7.86	9.82	11.78	13.75	15.72	19.26
0.19	1.06	1.76	2.47	3.52	4.23	5.29	7.05	8.81	10.58	12.34	14.11	17.28
0.20	0.95	1.59	2.23	3.18	3.82	4.77	6.36	7.95	9.54	11.14	12.73	15.60
0.21	0.87	1.44	2.02	2.88	3.46	4.33	5.77	7.21	8.66	10.10	11.55	14.15
0.22	0.79	1.31	1.84	2.63	3.16	3.94	5.26	6.57	7.89	9.20	10.52	12.89
0.23	0.72	1.20	1.68	2.40	2.89	3.61	4.81	6.01	7.22	8.42	9.63	11.79
0.24	0.66	1.10	1.55	2.21	2.65	3.31	4.42	5.52	6.63	7.73	8.84	10.83
0.25	0.61	1.01	1.43	2.03	2.44	3.05	4.07	5.09	6.11	7.13	8.15	9.98
0.26	0.57	0.94	1.32	1.88	2.26	2.82	3.77	4.70	5.65	6.59	7.53	9.23
0.27	0.52	0.87	1.22	1.74	2.10	2.61	3.49	4.36	5.23	6.11	6.99	8.56
0.28	0.49	0.81	1.14	1.62	1.95	2.43	3.25	4.06	4.87	5.68	6.50	7.96
0.29	0.45	0.75	1.06	1.51	1.82	2.27	3.03	3.78	4.54	5.29	6.06	7.42
0.30	0.42	0.70	0.99	1.41	1.70	2.12	2.83	3.53	4.24	4.95	5.66	6.93
0.31	0.40	0.66	0.93	1.32	1.59	1.98	2.65	3.31	3.97	4.63	5.30	6.49
0.32	0.37	0.62	0.87	1.24	1.49	1.86	2.49	3.11	3.73	4.35	4.97	6.09
0.33	0.35	0.58	0.82	1.17	1.40	1.75	2.34	2.92	3.51	4.09	4.68	5.73
0.34	0.33	0.55	0.77	1.10	1.32	1.65	2.20	2.75	3.30	3.85	4.41	5.40
0.35	0.31	0.51	0.73	1.03	1.25	1.55	2.08	2.60	3.11	3.63	4.16	5.09
0.36	0.29	0.49	0.69	0.98	1.18	1.47	1.96	2.46	2.94	3.43	3.93	4.81
0.37	0.28	0.46	0.65	0.93	1.12	1.39	1.86	2.33	2.79	3.25	3.72	4.56
0.38	0.26	0.44	0.62	0.88	1.06	1.32	1.76	2.20	2.64	3.08	3.53	4.32
0.40	0.24	0.39	0.56	0.79	0.95	1.19	1.59	1.99	2.38	2.78	3.18	3.90
0.41	0.23	0.37	0.53	0.76	0.91	1.13	1.51	1.89	2.27	2.65	3.03	3.71
0.42	0.22	0.36	0.51	0.72	0.87	1.08	1.44	1.80	2.16	2.52	2.89	3.54
0.43	0.21	0.34	0.48	0.69	0.83	1.03	1.38	1.72	2.06	2.41	2.75	3.37
0.44	0.20	0.32	0.46	0.66	0.79	0.98	1.31	1.64	1.97	2.30	2.63	3.22
0.45	0.19	0.31	0.44	0.63	0.75	0.94	1.26	1.57	1.88	2.20	2.52	3.08
0.46	0.18	0.30	0.42	0.60	0.72	0.90	1.20	1.50	1.80	2.10	2.41	2.95
0.47	0.17	0.28	0.40	0.58	0.69	0.86	1.15	1.44	1.72	2.01	2.31	2.82
0.48	0.17	0.27	0.39	0.55	0.66	0.82	1.10	1.38	1.65	1.93	2.21	2.71
0.49	0.16	0.26	0.37	0.53	0.64	0.79	1.06	1.33	1.59	1.85	2.12	2.60
0.50	0.15	0.25	0.36	0.51	0.61	0.76	1.01	1.27	1.52	1.78	2.04	2.50
0.51	0.15	0.24	0.34	0.49	0.59	0.73	0.98	1.22	1.46	1.71	1.96	2.40
0.52	0.14	0.23	0.33	0.47	0.57	0.70	0.94	1.18	1.41	1.65	1.88	2.31
0.53	0.14	0.22	0.32	0.45	0.54	0.67	0.91	1.13	1.35	1.59	1.81	2.22
0.54	0.13	0.22	0.31	0.44	0.52	0.65	0.87	1.09	1.30	1.53	1.75	2.14
0.55	0.13	0.21	0.29	0.42	0.51	0.63	0.84	1.05	1.26	1.47	1.68	2.06
0.56	0.12	0.20	0.28	0.41	0.49	0.60	0.81	1.02	1.21	1.42	1.62	1.99
0.57	0.12	0.19	0.27	0.39	0.47	0.58	0.78	0.98	1.17	1.37	1.57	1.92
0.58	0.11	0.19	0.27	0.38	0.45	0.56	0.76	0.95	1.13	1.32	1.51	1.85
0.59	0.11	0.18	0.26	0.37	0.44	0.54	0.73	0.91	1.09	1.28	1.46	1.79
0.60	0.11	0.18	0.25	0.35	0.42	0.53	0.71	0.88	1.06	1.24	1.41	1.73

오름/m의 허용량: ±5%
원선: 0.04mm (0.0016′′) 에서 12mm (0.4724′′) 까지
리본: 0.05mm (0.002′′) 에서 6mm (0.2362′′) 까지 범위, 최대 비율 너비: 두께 = 10:1
