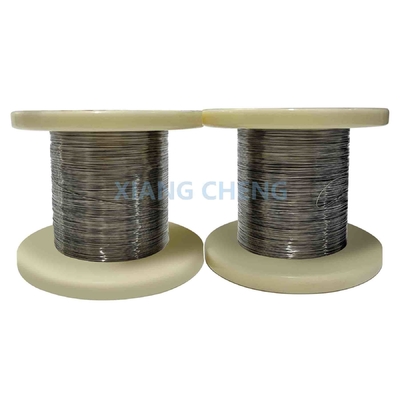

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr 합금 고 내구성 애플리케이션에서 일관된 성능

MOQ:	5Kg
standard packaging:	Packed with waterproof paper or weave bag, into pallets or wooden case. 방수 종이 또는 직조 가방으로 포
Delivery period:	3일이요
결제 방법:	T/T, D/P
Supply Capacity:	일 당 30 톤

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Senphus

ISO9001

모델 번호

Cr15Ni60/60Ni16Cr/NiCr6015

장소의 원래의:

Ni-Cr-Fe 합금

발열체 및 저항기

빛나는 은색 또는 어두운 회색

20 ℃에서의 저항률:

1.12±0.05

녹는 핵심(C):

1390년

열전도성:

45.2 ((KJ/mh °C)

파단신율(%):

강조하다:

고 내성 NiCr 합금

고온 NiCr 합금

Cr15Ni60 NiCr 합금

제품 설명

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr 합금 고 내구성 애플리케이션에서 일관된 성능

Cr15Ni60는 높은 온도 강도와 산화 저항성이 뛰어난 고 내력 전기 난방 합금입니다. 주로 15% 크롬과 60% 니켈으로 구성됩니다.잔액은 철과 다른 원소의 미량으로이 구성은 합금에 온도와 함께 선형적으로 증가하는 안정적인 저항성을 제공하여 정확한 온도 조절이 필요한 응용 프로그램에 이상적입니다.Cr15Ni60은 산화에 강한 저항성을 나타냅니다., 최대 1000 ° C의 온도에서도 추가 산화를 방지하는 보호 크롬 산화질 층의 형성으로 인해 널리 사용됩니다.다른 고온 장비에서 일관성 있고 안정적인 난방이 중요합니다.이 합금의 열 확장률이 낮고 저항성이 높다는 것과 같은 특성은 다양한 산업 공정에서 전기 난방 요소를 위한 선호되는 선택이 됩니다.

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	Х15Н60-Н

Ni-Cr 및 Ni-Cr-Fe 전기 난방 합금의 주요 특성

종류 성능		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
주요 화학 성분	니	휴식	550.0-610	340.0-370	휴식	300.0-34.0	19.0-22.0
	Cr	280.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	페	≤ 10	휴식	휴식	≤ 10	휴식	휴식
원자의 최대 연속 작동 온도 (°C)		1250	1150	1100	1200	1100	1050
20 °C (μΩm) 에서 저항성		1.18±0.05	10.12±0.05	10.04±0.05	10.09±0.05	10.06±0.05	00.95±0.05
밀도 ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
열전도 (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
직선의 팽창 계수 (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
녹는점 (약.) ((°C)		1380	1390	1390	1400	1390	1400
찢어질 때 팽창 (%)		>20	>20	>20	>20	>20	>20
미시 구조		오스텐이트	오스텐이트	오스텐이트	오스텐이트	오스텐이트	오스텐이트
자기성		비자극성	저자기성	저자기성	비자극성	저자기성	비자극성
참고:전기 저항 합금 재료의 다양한 종류는 희토류, 티타늄 및 기타 미량 원소와 혼합됩니다.가공 성능을 향상시키고 사용 기간을 연장하기 위해.

화학 성분 Wt.% Cr15Ni60	%	니	페	C	네	원	P	S	Cr	알
	분	55			0.75				15
	맥스	61	휴식	0.08	1.6	0.6	0.02	0.015	18	0.5

기계적 특성	조건	튼튼성 (UTS) (Rm)	길쭉함 (A5)
	D>3, T>0.2	≥600 MPa	≥25%
	0.10.2	≥600 MPa	≥20%

Cr15Ni60의 몇 가지 주요 특징은 다음과 같습니다.

높은 내성과 온도 안정성:Cr15Ni60은 높은 전기 저항성과 실내 온도 및 높은 온도에서 안정적인 저항으로 알려져 있으며, 이는 정밀 온도 제어 응용 프로그램에 중요합니다.
뛰어난 고온 강도:합금은 높은 온도에서도 강도를 유지하고 있으며, 녹는점은 약 1420°C이며 기계적 특성을 1200°C까지 유지합니다.
좋은 부식 저항성:크롬 함유량 덕분에 Cr15Ni60은 특히 산성 및 알칼리 환경에서 산화 및 진열에 대한 뛰어난 저항성을 나타냅니다.
물리적 성질:합금은 8.2g / cm3의 밀도와 약 1.10 ~ 1.15μΩ · m의 저항성을 가지고 있으며 효율적인 열 발생과 안정성에 기여합니다.
기계적 강도:Cr15Ni60은 좋은 기계적 특성을 나타내고 있으며, 약 600MPa의 팽성 강도와 방온에서 20%~30%의 연장률을 나타냅니다.
열 특성:열전도 11.3W/m·K로 난방 과정에서 열을 집중시키는 데 도움이 됩니다.
화학적 성분:주로 니켈 (58~61%) 과 크롬 (14-16%) 으로 구성되어 있으며, 나머지 부분은 철과 망간과 실리콘과 같은 다른 원소의 미량으로 구성되어 있습니다.
미세 구조와 단계 안정성:Cr15Ni60은 단일 단계의 아우스테니트 구조를 가지고 있으며, 이는 높은 온도에서 안정성과 곡물 성장 및 단계 변환에 대한 저항성을 제공합니다.

이러한 특성으로 Cr15Ni60은 다양한 산업용 용품, 특히 고온 저항과 안정성을 필요로 하는 용품으로 귀중한 재료가 됩니다.

응용 프로그램:

정밀, 정상, 셔트 저항: 이 합금은 높은 전기 저항성과 방온과 고온에서 안정적인 저항성으로 인해 정밀, 정상 및 션트 저항의 생산에 적합합니다.
난방기: Cr15Ni60는 주로 900°C 이하의 온도와 주기적 열처리 오븐에 난방 요소로 사용됩니다.
고품질의 전기 난방 파이프 및 가전 난방 장치: 금속은 고품질의 전기 난방 파이프 및 고품질의 가정용 전기 난방 장치의 전기 난방 전선에 사용됩니다.
고품질의 저항 상자에 대한 저항 테이프: 고품질 저항 상자에 대한 저항 테이프에 사용됩니다.
산업용 전기 오븐: Cr15Ni60는 산업용 전기 오븐, 금속공학, 기계 및 가전제품에서 난방 요소 및 저항 요소를 생산하는 데 널리 사용됩니다.
항공우주 및 고온 부품: 이 합금은 고온 및 산화 저항을 요구하는 가스 터빈 및 제트 엔진 부품과 같은 고온 부품에 항공우주 산업에서 사용됩니다.
열처리 장비: Cr15Ni60는 고온 오븐 포닝 및 열쌍 보호 파이프 제조에 사용되는 열 처리 장비에 사용됩니다.열처리 과정의 정확성과 일관성을 보장합니다.

이러한 응용 프로그램은 높은 온도 저항성, 안정성 및 신뢰성이 중요한 다양한 산업에서 Cr15Ni60의 다양성과 중요성을 강조합니다.

케이블의 기술 데이터

다이아.	가로 면적 (mm2)	무게/미터 (g/m)	저항/미터 20 °C (Ω/m)	다이아.	가로 면적 (mm2)	무게/미터 (g/m)	저항/미터 20 °C (Ω/m)
0.018	0.000255	0.002117	3410-4610	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-1876
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880~2400년	0.32	0.07548	0.6265	12.74-1436
0.028	0.000616	0.005113	1530~1870년	0.33	0.08553	0.7099	12.20-1340
0.030	0.000707	0.005868	1338년~1696년	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180년~1440년	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-6106	0.55	0.2376	1.9721	4.518-4994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-2341	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-236
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2091
0.110	0.009852	0.08177	105.5-1239	0.90	0.6362	5.2805	1.687-1865
0.120	0.01227	0.1018	88.67-1041	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1511
0.150	0.01767	0.1467	56.75-6663	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-117
0.170	0.022700	0.1884	44.18-5186	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-086
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	00.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

용도 또는 와이어 지름

전선	젠장.	용인성
	00.018-0.025	±0.001
	00.028-0.035	±0.0015
	00.040-0055	±0.002
	0.070	±0.0025
	00.08-0.10	±0.003
	0.11-014	±0.004
	0.16-0.20	±0.005
	0.22-025	±0.006
	0.28-030	±0.007
	0.32-040	±0.01
	0.41-0.50	±0.015
	0.55-080	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	10.10-1.50	±0.03
참고:특정 사양은 고객의 요청에 따라 생산될 수 있습니다.

리본의 기술적 데이터

두께 × 너비 ((mm)	저항/미터 ((20 °C) (Ω/m)	표면 면적/오름 (20°C) (cm)²/Ω)	무게/미터 (g/m)	면적/미터 (cm)²/m)
0.09x25	5.27	9.84	1.72	51.8
00.08x0.2	74	0.0756	0.122	5.6
00.08x0.3	49.4	0.154	0.183	7.6
00.08x0.4	37	0.259	0.244	9.6
00.08x0.5	29.6	0.392	0.305	11.6
00.08x0.6	24.7	0.551	0.367	13.6
00.08x0.7	21.2	0.737	0.428	15.6
00.08x0.8	18.5	0.951	0.489	17.6
00.08x0.9	16.5	1.19	0.55	19.6
0.08x10	14.8	1.46	0.611	21.6
0.08x12	12.3	2.07	0.733	25.6
0.08x15	9.87	3.2	0.916	31.6
0.08x18	8.23	4.57	1.1	37.6
0.08x20	7.4	5.62	1.22	41.6
00.07x0.2	84.6	0.0638	0.107	5.4
00.07x0.3	56.4	0.131	0.16	7.4
00.07x0.4	42.3	0.222	0.214	9.4
00.07x0.5	33.9	0.337	0.267	11.4
00.07x0.6	28.2	0.475	0.321	13.4
00.07x0.7	24.2	0.637	0.374	15.4
00.07x0.8	21.2	0.822	0.428	17.4
00.07x0.9	18.8	1.03	0.481	19.4
0.07x10	16.9	1.26	0.535	21.4
0.07x12	14.1	1.8	0.641	25.4
0.07x15	11.3	2.78	0.802	31.4
00.06x0.2	98.7	0.0527	0.0916	5.2
00.06x0.3	65.8	0.109	0.137	7.2
00.06x0.4	49.4	0.186	0.183	9.2
00.06x0.5	39.5	0.284	0.229	11.2
00.06x0.6	32.9	0.401	0.275	13.2
00.06x0.7	28.2	0.539	0.321	15.2
00.06x0.8	24.7	0.697	0.367	17.5
00.06x0.9	21.9	0.875	0.412	19.2
0.06x10	19.7	1.07	0.458	21.2
0.06x12	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
리본은 와이어에 의해 롤, 리본의 실제 가로 면적은 직사각형으로 계산된 것보다 8% 작습니다.
