NiCr 합금 Cr15Ni60 60Ni16Cr NiCr6015 고온 애플리케이션에 최적 솔루션

MOQ:	5Kg
standard packaging:	Packed with waterproof paper or weave bag, into pallets or wooden case. 방수 종이 또는 직조 가방으로 포
Delivery period:	3일이요
결제 방법:	T/T, D/P
Supply Capacity:	일 당 30 톤

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Senphus

ISO9001

모델 번호

Cr15Ni60/60Ni16Cr/NiCr6015

장소의 원래의:

Cr15Ni60/60Ni16Cr/NiCr6015

Ni-Cr-Fe 합금

발열체 및 저항기

빛나는 은색 또는 어두운 회색

20 ℃에서의 저항률:

1.12±0.05

녹는 핵심(C):

1390년

열전도성:

45.2 ((KJ/mh °C)

파단신율(%):

강조하다:

60Ni16Cr NiCr 합금

Cr15Ni60 NiCr 합금

높은 온도 응용 NiCr 합금

제품 설명

NiCr 합금 Cr15Ni60 60Ni16Cr NiCr6015 고온 애플리케이션에 최적의 솔루션

NiCr 합금 와이어 Cr15Ni60 (60Ni16Cr, NiCr6015)고성능의니켈-크롬소금속15% 크롬그리고60% 니켈, 고온 애플리케이션을 위해 설계산화 저항성,부식 저항성, 그리고전기 저항성이 합금은 일반적으로 산업에서 사용됩니다.난방기,전기 부품, 그리고고온 산업용.NiCr 합금 와이어 Cr15Ni60 (60Ni16Cr, NiCr6015)고성능 합금으로산화 저항성,고온 안정성, 그리고신뢰성 있는 전기 저항성그것은 산업에서 널리 사용됩니다.난방 원자 제조,전기 부품, 그리고화학 가공극심한 열과 부식 조건에서 수행 할 수있는 능력은오븐,레지스터, 그리고산업용 난방 시스템니켈 함유량으로 인해 더 높은 비용으로 제공되지만, 고 스트레스 환경에서 내구성과 신뢰성은 까다로운 응용 분야에 귀중한 재료로 만듭니다.

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	Х15Н60-Н

Ni-Cr 및 Ni-Cr-Fe 전기 난방 합금의 주요 특성

종류 성능		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
주요 화학 성분	니	휴식	550.0-610	340.0-370	휴식	300.0-34.0	19.0-22.0
	Cr	280.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	페	≤ 10	휴식	휴식	≤ 10	휴식	휴식
원자의 최대 연속 작동 온도 (°C)		1250	1150	1100	1200	1100	1050
20 °C (μΩm) 에서 저항성		1.18±0.05	10.12±0.05	10.04±0.05	10.09±0.05	10.06±0.05	00.95±0.05
밀도 ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
열전도 (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
직선의 팽창 계수 (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
녹는점 (약.) ((°C)		1380	1390	1390	1400	1390	1400
찢어질 때 팽창 (%)		>20	>20	>20	>20	>20	>20
미시 구조		오스텐이트	오스텐이트	오스텐이트	오스텐이트	오스텐이트	오스텐이트
자기성		비자극성	저자기성	저자기성	비자극성	저자기성	비자극성
참고:전기 저항 합금 재료의 다양한 종류는 희토류, 티타늄 및 기타 미량 원소와 혼합됩니다.가공 성능을 향상시키고 사용 기간을 연장하기 위해.

화학 성분 Wt.% Cr15Ni60	%	니	페	C	네	원	P	S	Cr	알
	분	55			0.75				15
	맥스	61	휴식	0.08	1.6	0.6	0.02	0.015	18	0.5

기계적 특성	조건	튼튼성 (UTS) (Rm)	길쭉함 (A5)
	D>3, T>0.2	≥600 MPa	≥25%
	0.10.2	≥600 MPa	≥20%

NiCr 합금 와이어 Cr15Ni60 / 60Ni16Cr / NiCr6015의 주요 특징:

성분:

니켈 (Ni):60% (연금에 뛰어난 고온 안정성과 전기 저항성을 제공합니다.)

크롬 (Cr):15% (올린 온도에서 산화 저항과 강도를 향상시킵니다.)

철 (Fe):소량 (평형) 은 합금의 구조적 무결성을 증진시킵니다.

탄소 (C):낮은 탄소 함량은 합금의 용접성을 향상시키고 탄화물 침착을 줄이도록합니다.

고온 저항성:

환경에서도 잘 작동합니다1000°C (1832°F), 구조 및 기계적 특성을 유지합니다.

우수한 산화 저항성:크롬 함유량은 보호 옥시드 층을 형성하여 산화를 방지하고 극심한 열 아래에도 재료의 사용 수명을 연장합니다.

전기 저항성:

중등 전기 저항성:이 합금은 안정적인 전기 저항성을 가지고 있어레지스터,난방기, 그리고 높은 온도에서 저항을 유지해야 하는 다른 응용 프로그램.

그안정적인 저항가공이 필요한 애플리케이션에 적합합니다.정확하고 일관성 있는 난방.

부식 및 스케일링 저항성:

산화 및 경화 저항성:아주 잘 견딜 수 있습니다.산화 환경그리고황산화높은 온도 조건에서, 산업용 용도에 내구성을 보장합니다.

확장성 저항:스케일링이 재료의 무결성을 손상시킬 수있는 조건에서 잘 수행하여 산업용 오븐과 같은 환경에서 사용할 수 있습니다.

기계적 성질:

강도와 유연성:높은 온도에서 튼튼한 견고함, 그리고제조그리고용접.

피로 저항성:열 회로로 인한 열 피로에 저항하여 산업용 난방 용도로 이상적입니다.

용접 가능성 및 제조:

용접 용이:이 합금은용접성표준 용접 기술을 사용하여GTAW (TIG)그리고GMAW (MIG), 최소한의 균열 위험이 있습니다.

형성성:그것은 쉽게 와이어, 막대 및 스트립으로 당겨질 수 있으며, 다양한 제조 가능성을 허용합니다.

응용 프로그램:

난방 원자:전기 오븐에서 자주 사용되는데난방 코일,오븐, 그리고 다른 고온 응용 프로그램.
레지스터:이상적으로정밀 저항그리고 다른 전기 부품은 열 아래 안정적인 저항이 필요합니다.
산업용 오븐:오븐 부품에 사용되며,방사선 튜브, 그리고열 교환기높은 온도와 산화에 대한 내성이 강하기 때문에
열쌍 및 센서:높은 온도에서 작동하는 열쌍 및 온도 감지 애플리케이션에 적합합니다.

NiCr 합금 와이어 Cr15Ni60 / 60Ni16Cr / NiCr6015의 장점:

고온 안정성:최대 온도에서 효율적으로 작동합니다.1000°C (1832°F), 가열 요소 및 저항 응용 프로그램에 이상적입니다.
뛰어난 산화 저항성:산화로부터 우수한 보호를 제공하여 고온 환경에서도 긴 서비스 수명을 보장합니다.
전기 저항성:광범위한 온도 범위에서 안정적인 저항을 유지하여 전기 응용 프로그램에서 일관된 성능을 보장합니다.
용접 가능성 및 제조 용이성:표준 용접 및 가공 기술을 사용하여 처리 할 수 있습니다.
내구성:산화, 스케일링 및 열 사이클에 저항하며 까다로운 환경에서 신뢰성을 보장합니다.

NiCr 합금 와이어 Cr15Ni60 / 60Ni16Cr / NiCr6015의 제한:

비용:이 합금의 니켈 함량이 높기 때문에 일반적으로 니켈 또는 크롬 함량이 낮은 합금에 비해 더 비싸다.
강한 산 에 대한 제한적 인 저항성:산화와 고온 부식에 저항하지만 다른 전문 합금 (예를 들어 염화물 농도가 높은 고산성 환경 또는 환경에서는 잘 작동하지 않을 수 있습니다.g인코넬).
근로 경화:차가운 작업 중 작업-힘을 가할 수 있습니다, 형성 및 가공에 대한 신중한 가공이 필요합니다.

케이블의 기술 데이터

다이아.	가로 면적 (mm2)	무게/미터 (g/m)	저항/미터 20 °C (Ω/m)	다이아.	가로 면적 (mm2)	무게/미터 (g/m)	저항/미터 20 °C (Ω/m)
0.018	0.000255	0.002117	3410-4610	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-1876
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880~2400년	0.32	0.07548	0.6265	12.74-1436
0.028	0.000616	0.005113	1530~1870년	0.33	0.08553	0.7099	12.20-1340
0.030	0.000707	0.005868	1338년~1696년	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180년~1440년	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-6106	0.55	0.2376	1.9721	4.518-4994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-2341	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	1570.6-185.0	0.80	0.5027	4.1724	2.136-236
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2091
0.110	0.009852	0.08177	105.5-1239	0.90	0.6362	5.2805	1.687-1865
0.120	0.01227	0.1018	88.67-1041	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1511
0.150	0.01767	0.1467	56.75-6663	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-117
0.170	0.022700	0.1884	44.18-5186	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-086
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	00.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

용도 또는 와이어 지름

전선	젠장.	용인성
	00.018-0.025	±0.001
	00.028-0.035	±0.0015
	00.040-0055	±0.002
	0.070	±0.0025
	00.08-0.10	±0.003
	0.11-014	±0.004
	0.16-0.20	±0.005
	0.22-025	±0.006
	0.28-030	±0.007
	0.32-040	±0.01
	0.41-0.50	±0.015
	0.55-080	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	10.10-1.50	±0.03
참고:특정 사양은 고객의 요청에 따라 생산될 수 있습니다.

리본의 기술적 데이터

두께 × 너비 ((mm)	저항/미터 ((20 °C) (Ω/m)	표면 면적/오름 (20°C) (cm)²/Ω)	무게/미터 (g/m)	면적/미터 (cm)²/m)
0.09x25	5.27	9.84	1.72	51.8
00.08x0.2	74	0.0756	0.122	5.6
00.08x0.3	49.4	0.154	0.183	7.6
00.08x0.4	37	0.259	0.244	9.6
00.08x0.5	29.6	0.392	0.305	11.6
00.08x0.6	24.7	0.551	0.367	13.6
00.08x0.7	21.2	0.737	0.428	15.6
00.08x0.8	18.5	0.951	0.489	17.6
00.08x0.9	16.5	1.19	0.55	19.6
0.08x10	14.8	1.46	0.611	21.6
0.08x12	12.3	2.07	0.733	25.6
0.08x15	9.87	3.2	0.916	31.6
0.08x18	8.23	4.57	1.1	37.6
0.08x20	7.4	5.62	1.22	41.6
00.07x0.2	84.6	0.0638	0.107	5.4
00.07x0.3	56.4	0.131	0.16	7.4
00.07x0.4	42.3	0.222	0.214	9.4
00.07x0.5	33.9	0.337	0.267	11.4
00.07x0.6	28.2	0.475	0.321	13.4
00.07x0.7	24.2	0.637	0.374	15.4
00.07x0.8	21.2	0.822	0.428	17.4
00.07x0.9	18.8	1.03	0.481	19.4
0.07x10	16.9	1.26	0.535	21.4
0.07x12	14.1	1.8	0.641	25.4
0.07x15	11.3	2.78	0.802	31.4
00.06x0.2	98.7	0.0527	0.0916	5.2
00.06x0.3	65.8	0.109	0.137	7.2
00.06x0.4	49.4	0.186	0.183	9.2
00.06x0.5	39.5	0.284	0.229	11.2
00.06x0.6	32.9	0.401	0.275	13.2
00.06x0.7	28.2	0.539	0.321	15.2
00.06x0.8	24.7	0.697	0.367	17.5
00.06x0.9	21.9	0.875	0.412	19.2
0.06x10	19.7	1.07	0.458	21.2
0.06x12	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
리본은 와이어에 의해 롤, 리본의 실제 가로 면적은 직사각형으로 계산된 것보다 8% 작습니다.

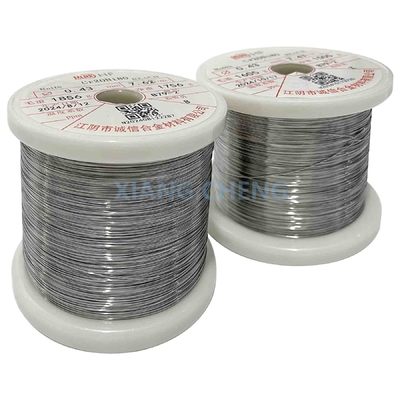

NiCr 합금 Cr15Ni60 60Ni16Cr NiCr6015 고온 애플리케이션에 최적 솔루션 0
